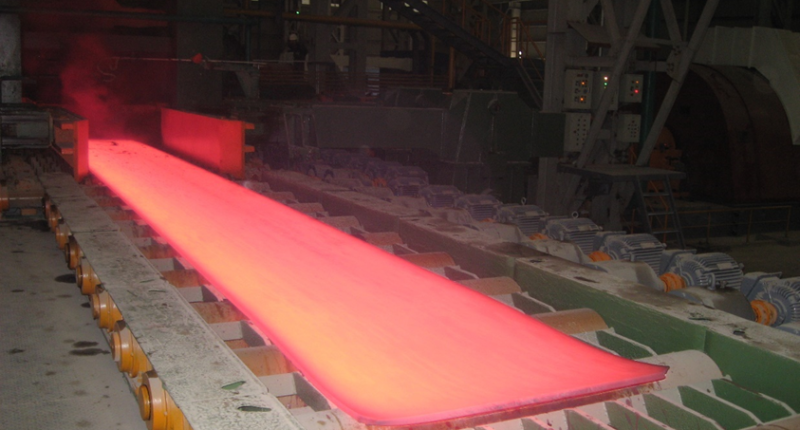

Phần mềm điều khiển dây chuyền cán nóng thép tấm

Ngày đăng: 1 năm

Dataloger
Điều khiển trình tự & liên động cho toàn bộ dây chuyền.
Điều khiển khu vực lò:
1. Điều khiển gia nhiệt
2. Điều khiển trình tự
Điều khiển khu vực cán:
1. Điều khiển con lăn đánh gỉ & hộp đánh gỉ.
2. Điều khiển con lăn mở rộng trước và sau giá cán (bao gồm cả xoay phôi).
3. Điều khiển con lăn làm việc trước và sau giá cán.
4. Điều khiển làm mát trục.
5. Điều khiển dẫn hướng trước và sau giá cán.
6. Điều khiển dánh gỉ trong giá cán.
7. Điều khiển trạm bơm nước cao áp đánh gỉ.
8. Điều khiển vít ép cán chính.
9. Điều khiển các con lăn trước và sau sát giá cán.
10. Điều khiển các tủ truyền động cán chính.
11. Điều khiển thay trục.
12. Điều khiển bàn con lăn mở rộng giữa giá cán & máy là.
Điều khiển thủy lực & bôi trơn:
1. Điều khiển chạy/dừng, điều khiển dự phòng luân phiên.
2. Điều khiển bôi trơn bằng tay / tự động, thời gian chạy / dừng.
3. Giám sát & bảo vệ thiết bị trạm bơm thủy lực.
4. Giám sát & bảo vệ thiết bị trạm bơm bôi trơn.
5. Điều khiển thay trục nhanh.
6. Trình tự & liên động toàn bộ.
Hệ thống tự động điều khiển độ dày.
1. Các kiểu điều khiển cơ bản:
  1. Tự động điều khiển vị trí xy lanh.
  2. Điều khiển Tải/áp lực xy lanh.
  3. Điều khiển bù áp suất rơi trên van servo.
  4. Điều khiển vị trí vít ép.
  5. Điều khiển song song.
2. Các chức năng cài đặt khe hở cán:
  1. Tính toán yêu cầu vị trí và thiết lập.
  2. Tính toán Passline.
  3. Chỉnh tinh khe hở cán.
  4. Tính toán sai lệch khe hở cán.
3. Các chức năng hiệu chuẩn:
  1. Chuẩn hóa vị trí Zero.
  2. Hiệu chuẩn độ nảy trục.
  3. Hiệu chuẩn độ lệch tâm.
  4. Hiệu chuẩn cảm biến vị trí và cảm biến áp suất.
4. Chức năng bù:
  1. Bù dãn nở giá cán/Đo độ dày.
  2. Bù màng dầu.
  3. Bù sai lệch do độ chịu nén của dầu.
  4. Bù lệch tâm.
  5. Tự động lái.
  6. Xử lý tín hiệu máy đo độ dày X-ray.
5. Tính toán qui trình cán:
  1. Chiến lược lượt cán ít nhất.
  2. Thuật toán tính toán qui trình cán & bảng tính toán.
Điều khiển khu vực là:
1. Điều khiển bàn con lăn làm việc của máy là.
2. Điều khiển máy là 11 trục.
3. Điều khiển trục chuyển hướng đầu vào.
4. Điều khiển bàn con lăn sau máy là.
5. Điều khiển vít ép máy là.
6. Điều khiển bàn con lăn chuyển tấm.
7. Điều khiển bàn con lăn vào và ra sàn nguội.
8. Điều khiển sàn nguội
9. Điều khiển truyền động chính máy là.
10. Điều khiển thiết bị marking tấm.
Điều khiển khu vực cắt:
1. Điều khiển bàn con lăn đầu vào thiết bị lật tấm.
2. Điều khiển thiết bị lật tấm & thiết bị chuyển tấm để hồi thép.
3. Điều khiển con lăn đầu ra thiết bị lật tấm.
4. Điều khiển con lăn trung gian khu vực cắt.
5. Điều khiển bàn con lăn trước máy là nguội & cắt cạnh.
6. Điều chỉnh cắt cạnh.
7. Điều khiển các truyền động chính.
8. Điều khiển cắt vụn.
9. Điều khiển thu thập Scrap.
10. Điều khiển máy cắt định kích thước.
11. Điều khiển bàn con lăn dẫn vào cắt.
12. Điều khiển bàn con lăn đầu ra sau máy cắt định kích thước.
13. Bàn con lăn đầu ra sản phẩm cuối cùng.
14. Xích chuyển tấm đầu ra.
Bàn điều khiển & HMI
1. Bàn vận hành đầu vào Slab: 01 PC
2. Bàn vận hành khu vực lò: 02 PC
3. Bàn vận hành khu vực cán: 03 PC
4. Bảng điều khiển tại giá cán: 01 Industrial Screen
5. Bàn vận hành máy là và sàn nguội: 02 PC
6. Bàn vận hành khu vực cắt 1: 01 PC
7. Bàn vận hành khu vực cắt 2: 01 PC
8. Bảng vận hành Plate marking: 01 Industrial Screen
9. Bàn kiểm tra tấm: 01 Industrial Screen
10. Phòng điều khiển: 03 PC
Ứng dụng:
1. Nhà máy cán thép tấm công suất 250,000 ~ 2,000,000 TPY
